METROLOGÍA

    La metrología ciencia de la medida cuyo objetivo es el estudio de los sistemas de medida en cualquier campo de la ciencia. Los físicos y la industria utilizan una gran variedad de instrumentos para llevar a cabo sus mediciones. Desde objetos sencillos como reglas y cronómetros, hasta potentes microscopios, medidores de láser e incluso aceleradores de partículas.

            Entre los instrumentos de medición tenemos:

viñeta

 El calibre, pie de rey o instrumento de Vernier. Este instrumento de medida nos permite determinar:

   Magnitudes exteriores con las mordazas para medidas externas

   Magnitudes interiores con las orejetas o mordazas para medidas internas.

  Magnitudes de profundidad para medir profundidades.



(Esta información procede de la página portaleso homeliux)

La regla está divida en divisiones iguales, normalmente de un milímetro.

El nonius se divide en un número de divisiones de manera que se cumple, que un número de divisiones de la regla (N) ocupa el mismo espacio, que un número de divisiones del nonius (n) menos una. O sea:                                                             N =  n - 1

Si llamamos D a la medida de cada división de la regla y d a la del nonius, la precisión del instrumento será: P = D – d.

Se cumple que: N x D = n x d.

Operando se obtiene otra forma de expresar la precisión: P = D / n.

¿Cómo se mide con el calibre o pie de rey?

1.- Colocamos la pieza a medir sobre la pinza.

2.- Desplazamos el nonius hasta ajustarse al tamaño de la pieza.

3.- Tomamos la parte entera en milímetros de la medición mirando la situación del 0 del nonius sobre la línea fija, en el ejemplo16mm.

4.- Tomamos la parte decimal de la medición, mirando la línea del nonius que coincide con una división de la regla fija, en el ejemplo 0,40mm.

5.- La medida será 16,40 mm.



  Video

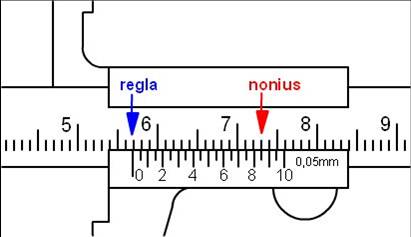

EJEMPLO

La medición será:

      Parte entera, 56 mm

      Parte decimal 0,85 mm

 La medición completa es 56,85 mm.







viñeta

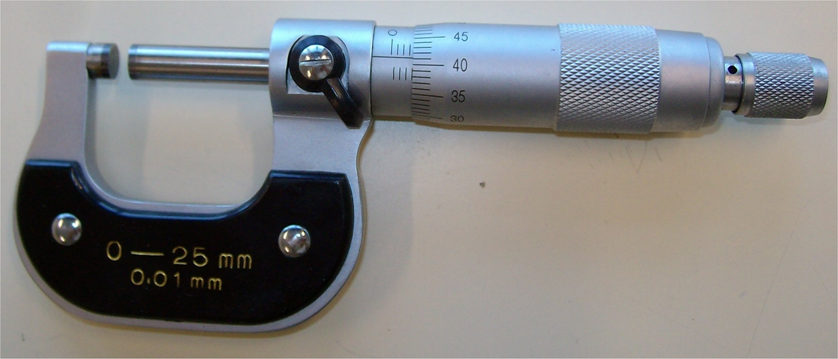

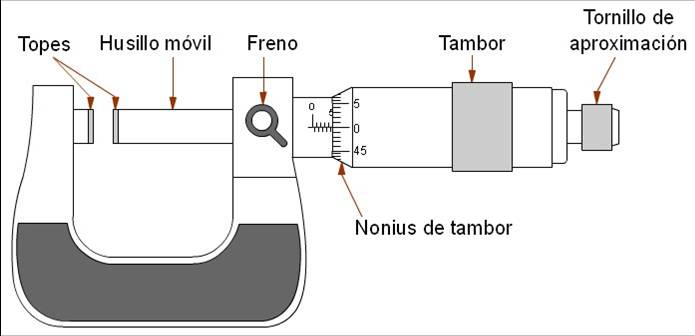

El palmer o tornillo micrométrico.- Está formado por un husillo roscado que se desplaza sobre una tuerca tallada en el cuerpo del instrumento. Al hacer girar el tambor, el husillo móvil se desplaza longitudinalmente hasta atrapar a la pieza a medir. El pálmer dispone de un tornillo de aproximación y además está provisto de un freno para bloquear el husillo.

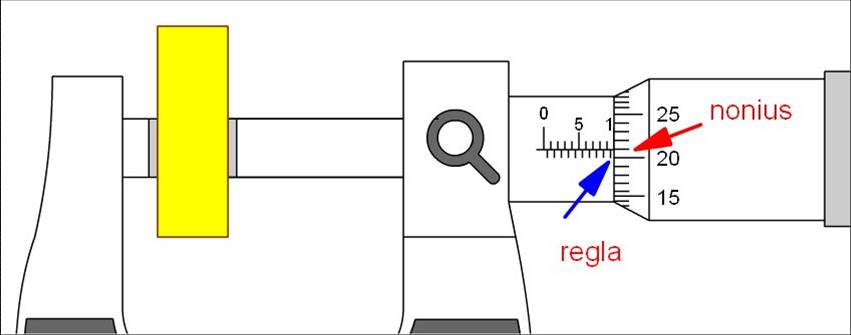

¿Cómo se mide con el pálmer o micrómetro?



1.- Colocamos la pieza a medir sobre los topes.

2.- Desplazamos el tambor y el nonius hasta ajustarse al tamaño de la pieza. Bloqueamos el seguro.

3.- Tomamos la parte de la regla en milímetros mirando el nonius sobre la línea fija, en el ejemplo 9,5 mm.

4.- Tomamos la parte de precisión de la medición, mirando la línea del nonius que coincide con la línea central, en el ejemplo 0,21mm.

5.- La medida será la suma de las anteriores 9,71 mm.
